细谈防水套管施工要求及注意事项

一、施工准备

1.材料要求

所用主材、辅材已运至施工现场，规格、型号符合图纸要求，数量满足现场需要。

2.套管要求

(1) 根据设计和规范要求制作套管，焊接防水套管时，防水翼环要严格按标准图集加工制作，要严格要求焊缝质量，焊缝饱满，不得有裂纹和砂眼而且不得焊穿套管。

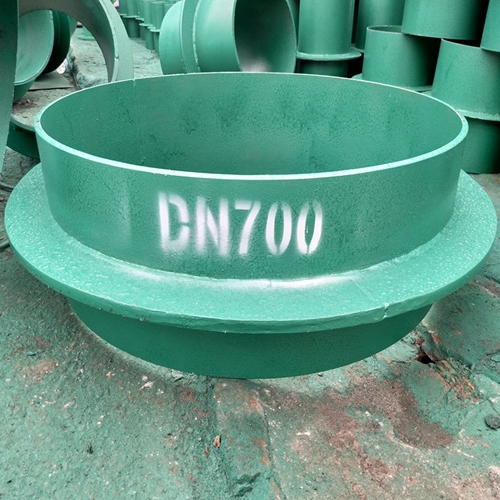

(2) 刚性防水套管的选择，小于DN150的选择大二号的套管，大于DN150的选择大一号的套管。

3.作业条件

（1）管道穿地下室外墙、混凝土水池壁、屋面板时，配合土建工程预埋刚性防水套管。

（2）各层水平线和墙厚度线弹好，配合土建施工；

（3）墙体预埋套管，在土建墙面钢筋绑扎完毕，浇注砼之前进行。

二、施工要求

1. 预留预埋阶段，应按设计及规范要求，配合土建进度完成。

2. 施工班组应熟悉图纸，熟悉所有预留孔洞、预埋套管的位置、规格，以确保准确无误地预留预埋。

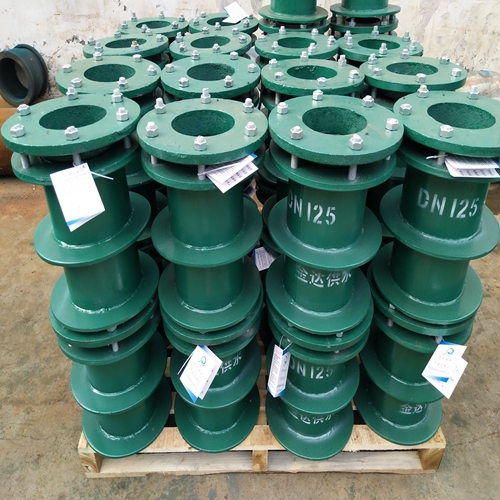

3. 防水套管加工完毕后，应在端部显著位置涂写清晰可见的标记，内容包括制造厂或厂标、产品名称或型号、公称直径、材料等

4. 根据设计和规范要求制作套管，防水翼环的焊接应按标准图集严格要求焊缝的质量。预埋时应作好定位处理，在土建封模板前，应对套管位置进行复核，若有偏移应及时调整，并重新定位，以保证预留准确。

5. 预埋套管不得与与结构主筋直接焊在一起，应用附加钢筋固定后焊接或绑扎牢固。在预留过程中，以钢筋上的结构标高线为准，根据结构标高线与建筑标高线的关系，按照图纸规定的建筑标高预留预埋；

6. 防水套管用于与腐蚀性介质接触时，设计人应根据介质性质及防腐要求，另行选择适用的耐腐蚀材料。

7.给水立管穿楼板时，应设套管，安装在楼板内的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部高出装饰地面50mm，底部应与楼板地面相平；套管与管道之间缝隙应用阻燃密封材料和防水油膏填实，端面光滑。

8.管道穿地下室外墙、混凝土水池壁、屋面板时，应预埋刚性防水套管，套管型号为A型。

9.施工参照图集02S404图集，A型刚性防水套管做法。

注解1：管径DN、DN外径D1、挡圈外径D2、套管外径D3、翼环外径D4、套管厚度δ、翼环壁厚b、焊缝K、重量(kg)；

注解2：挡圈是焊接在DN管上与套管之间挡填料的挡圈；

注解3：DN是需安装的给排水管；
