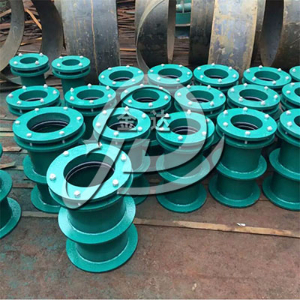

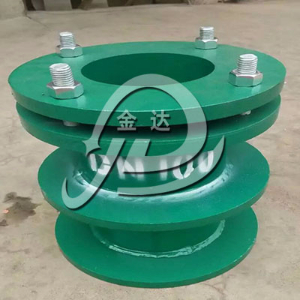

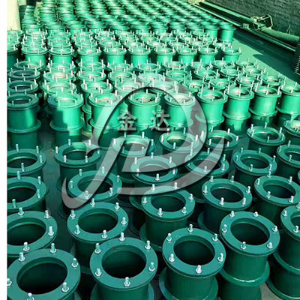

GF钢制防水套管由钢制套管、翼环、挡圈组成。GF钢制防水套管分为三种形式:钢制防水套管A型、钢制防水套管B型、钢制防水套管C型。GF钢制防水套管 广泛应用于供水、排水、电力、冶金、城建、石油、化工环保各大中型企业等领域的供排水事业的建设中。刚性防水套管适用于管道穿墙处不承受管道振动和伸缩变 形的构(建)筑物。对于有地震设防要求的地区,如采用刚性防水套管,应在进入池壁或建筑物外墙的管道上就近设置柔性连接。A型适用于钢管,B,C型适用于 球墨铸铁钢管及铸铁管。。如采用刚性防水翼环,应在进入池壁或建筑物外墙的管道上就近设置柔性连接,A型适用于钢管。
GF钢制防水套管防水套管选型或加工时,应满足管路设计工况及安装的要求,必要时,防水套管的穿墙壁厚、轴向推力等应经结构工程师确认。
GF钢制防水套管的安装位置应尽量避开沉降缝、伸缩缝或二个较近距离的构(建)筑物。特殊需要时,必须经由结构工程师选用。
产品别名:防水套管,柔性防水套管,防水套管翼环
产品型号:GF
产品通径:DN50-DN1000
工作温度:-40度至80度(还可加工耐高温橡胶接头)
产品材质:环保型优质合成橡胶;产品环保无污染,不含铅等有毒物.
使用范围:酸、碱、腐蚀类、油、热水、冷水、压缩空气、压缩天然气等
产品颜色:黑色,实物颜色见商品展示图片.
在线咨询
购买热线:0371-64346981 , 156-1785-8611 , 151-3899-6998
柔性防水套管除了外部翼环,内部还有档圈之类的,法兰内丝,有成套卖的,也可自己加工,用于有减震需要的管路,如和水泵连接的管道穿墙时。主要是使 用的地方不一样,柔性防水套管主要用在人防墙,水池等要求很高的地方,刚性防水套管一般用在地下室等管道需穿管道地位置。自地下入户的管道 穿建筑物外墙时需加装刚性防水套管。穿墙(池、板等)的套管。分为刚性和柔性两种。安装完毕后允许有变形量的---柔性;不允许有变形量的--刚性。
GF钢制防水套管由钢制套管、翼环、挡圈组成。GF钢制防水套管分为三种形式:钢制防水套管A型、钢制防水套管B型、钢制防水套管C型。GF钢制防水套管 广泛应用于供水、排水、电力、冶金、城建、石油、化工环保各大中型企业等领域的供排水事业的建设中。刚性防水套管适用于管道穿墙处不承受管道振动和伸缩变 形的构(建)筑物。对于有地震设防要求的地区,如采用刚性防水套管,应在进入池壁或建筑物外墙的管道上就近设置柔性连接。A型适用于钢管,B,C型适用于 球墨铸铁钢管及铸铁管。。如采用刚性防水翼环,应在进入池壁或建筑物外墙的管道上就近设置柔性连接,A型适用于钢管。
GF钢制防水套管防水套管选型或加工时,应满足管路设计工况及安装的要求,必要时,防水套管的穿墙壁厚、轴向推力等应经结构工程师确认。
GF钢制防水套管的安装位置应尽量避开沉降缝、伸缩缝或二个较近距离的构(建)筑物。特殊需要时,必须经由结构工程师选用。
DN | D1 | D2 | D3 | D4 | D5 | I | 10 | I1 | I2 | D1 | D2 | D3 | n-M | A型重量(k曲 | B型重量(kg) | |||
I型 | Ⅱ型 | I型 | Ⅱ型 | I型 | Ⅱ型 | |||||||||||||
50 | 60 | 95 | 65 | 145 | 200 | 65 | 28 | - | 72 | 30 | 3.5 | 4 | 8 | 4-M12 | 14.40 | - | 14.60 | - |
65 | 76 | 114 | 80 | 165 | 220 | 65 | 28 | 25 | 72 | 30 | 3.75 | 4 | 8 | 4-M12 | 16.89 | 17.07 | 17.18 | 17.35 |
80 | 89 | 127 | 95 | 180 | 235 | 65 | 28 | 25 | 76 | 38 | 4 | 4 | 10 | 4-M16 | 21.12 | 21.31 | 21.42 | 21.61 |
100 | 108 | 146 | 114 | 200 | 255 | 65 | 28 | 25 | 76 | 38 | 4 | 4.5 | 10 | 4-M16 | 24.37 | 24.58 | 24.71 | 24.92 |
125 | 133 | 180 | 140 | 235 | 290 | 65 | 28 | 25 | 76 | 38 | 4 | 6 | 10 | 6-M16 | 31.92 | 32.31 | 32.43 | 32.82 |
150 | 159 | 203 | 165 | 260 | 315 | 65 | 28 | 25 | 76 | 38 | 4.5 | 6 | 10 | 6-M16 | 35.77 | 36.17 | 36.31 | 36.72 |
200 | 219 | 265 | 226 | 320 | 375 | 65 | 28 | 25 | 76 | 38 | 6 | 6 | 10 | 6-M16 | 44.69 | 45.29 | 45.29 | 45.87 |
250 | 273 | 325 | 280 | 380 | 435 | 65 | 28 | 25 | 76 | 38 | 8 | 8 | 10 | 8-M16 | 59.41 | 60.22 | 60.43 | 61.33 |
300 | 325 | 377 | 333 | 435 | 495 | 72 | 28 | 30 | 90 | 46 | 8 | 10 | 10 | 8-M20 | 89.37 | 90.02 | 90.35 | 91.14 |
350 | 377 | 426 | 385 | 485 | 545 | 72 | 32 | 30 | 90 | 46 | 10 | 10 | 10 | 8-M20 | 99.74 | 100.3 | 100.7 | 101.5 |
400 | 426 | 480 | 435 | 540 | 600 | 72 | 32 | 30 | 90 | 46 | 1O | 10 | 10 | 12-M20 | 114.0 | 114.8 | 115.3 | 116.4 |
450 | 480 | 530 | 488 | 590 | 650 | 72 | 32 | 30 | 90 | 46 | 10 | 1O | 10 | 12-M20 | 124.1 | 124.7 | - | - |
500 | 530 | 585 | 538 | 645 | 705 | 72 | 32 | 30 | 90 | 46 | 10 | 10 | 10 | 16-M20 | 139.3 | 140.5 | - | - |
600 | 630 | 690 | 640 | 755 | 820 | 75 | 32 | 30 | 104 | 54 | 10 | 10 | 12 | 16-M24 | 197.2 | 198.2 | - | - |
700 | 720 | 780 | 730 | 845 | 910 | 75 | 40 | 30 | 104 | 54 | 10 | 1O | 12 | 20-M24 | 222.6 | 223.7 | - | - |
800 | 820 | 880 | 830 | 950 | 1020 | 80 | 40 | 40 | 117 | 60 | 10 | 10 | 12 | 20-M27 | 280.0 | 282.3 | - | - |
900 | 920 | 980 | 930 | 1050 | 1120 | 80 | 40 | 40 | 117 | 60 | 10 | 10 | 12 | 20-M27 | 309.6 | 312.2 | - | - |
1000 | 1020 | 1080 | 1030 | 1150 | 1220 | 80 | 40 | 40 | 117 | 60 | 10 | 10 | 12 | 24-M27 | 341.1 | 344.0 | - | - |
