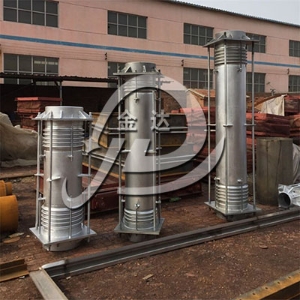

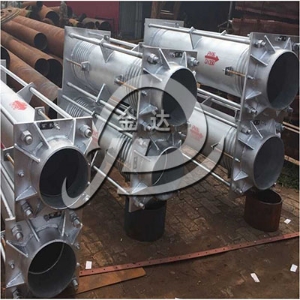

JDH型大拉杆横向波纹补偿器使用说明:大拉杆横向型波纹器可以补偿弯曲管段的横向位移和量值不大的角位移,通常不用来补偿角位移。该补偿器由接管﹑二个波纹管以及大拉杆等零件构成。它能吸收管系任意平面内的横向位移。位移球面螺母绕球面垫圈转动,同时拉杆还具有承受内压推力能力。该补偿器两个波纹管、长中间接管以及大拉杆等零件构成,它能吸收管系任意平面内的横向位移。位移球面螺母绕球面垫圈转动,同时拉杆还具有承受内压推力能力。
产品别名:大拉杆横向波纹补偿器
产品型号:JDH型
产品通径:DN100mm-DN1200mm
产品压力:0.6-2.5MPa
工作温度:小于等于420度
产品材质:碳钢、不锈钢
使用范围:酸、碱、腐蚀类、油、热水、冷水、压缩空气、压缩天然气等
产品颜色:实物颜色见商品展示图片.
在线咨询
购买热线:0371-64346981 , 156-1785-8611 , 151-3899-6998
大拉杆横向型波纹器可以补偿弯曲管段的横向位移和量值不大的角位移,通常不用来补偿角位移。该补偿器由接管﹑二个波纹管以及大拉杆等零件构成。它能吸收管系任意平面内的横向位移。位移球面螺母绕球面垫圈转动,同时拉杆还具有承受内压推力能力。该补偿器两个波纹管、长中间接管以及大拉杆等零件构成,它能吸收管系任意平面内的横向位移。位移球面螺母绕球面垫圈转动,同时拉杆还具有承受内压推力能力。
该补偿器由接管﹑二个波纹管以及大拉杆等零件构成。球面螺母绕球面垫圈转动,同时拉杆还具有承受内压推力能力。该补偿器两个波纹管、长中间接管以及大拉杆等零件构成,它能吸收管系的横向位移。产品适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。能够实现管道的横向,角向位移。能够吸收管线的内压推力。运行稳定,使用寿命长。
公称通径 | 波数 | 压力等级MPa | 横向补偿量mm/刚度N/mm | 最大外径尺寸mm | |||||
DN | 产品长度mm | ||||||||
mm | 1200 | 1500 | 2000 | 2500 | 3000 | 3500 | |||
100 | 4+4 | O.25 | 107/2.2 | 243/1.2 | 354/0.6 | 465/0.3 | - | - | 310 |
0.6 | 107/2.2 | 243/1.2 | 341/0.6 | 447/0.3 | - | - | 310 | ||
1 | 163/2.2 | 224/1.2 | 325/0.6 | 427/0.3 | - | - | 310 | ||
1.6 | Apr-91 | 127/2 | 187/1 | 247/0.6 | - | - | 310 | ||
2.5 | Aug-94 | 132/5 | 194/2 | 256/1 | - | - | 31O | ||
125 | 4+4 | O.25 | 181/2.8 | 251/1.5 | 369/0.7 | 487/O.4 | - | - | 360 |
O.6 | 172/2.8 | 239/1.5 | 351/0.7 | 463/0.4 | - | - | 360 | ||
1 | 161/2.8 | 224/1.5 | 330/O.7 | 435/0.4 | - | - | 360 | ||
1.6 | Nov-99 | 140/6 | 209/3 | 277/2 | - | - | 360 | ||
2.5 | Nov-94 | 133/6 | 197/3 | 262/2 | - | - | 360 | ||
150 | 4+4 | 0.25 | 199/6 | 278/3.2 | 410/1.6 | 542/1.0 | - | - | 410 |
0.6 | 186/6 | 259/3.2 | 382/1.6 | 506/1.0 | - | - | 410 | ||
1.O | 122/10 | 170/6 | 251/3 | 332/2 | - | - | 410 | ||
1.6 | 108/12 | 153/6 | 230/3 | 307/2 | - | - | 41O | ||
2.5 | 82/22 | 117/12 | 176/5 | 234/3 | - | - | 410 | ||
200 | 4+4 | 0.25 | 155/9.4 | 220/4.9 | 327/2.25 | 435/1.4 | - | - | 480 |
0.6 | 138/9.4 | 196/4.9 | 291/2.25 | 388/1.0 | - | - | 480 | ||
1.O | 101/20 | 143/10 | 213/5 | 283/3 | - | - | 480 | ||
1.6 | 75/42 | 108/21 | 164/10 | 220/6 | - | - | 480 | ||
2.5 | 59/69 | 86/35 | 130/16 | 176/9 | - | - | 480 | ||
250 | 4+4 | 0.25 | 164/10.2 | 239/5.1 | 367/2.4 | 494/1.5 | - | - | 580 |
0.6 | 128/21 | 188/10 | 287/5 | 387/3 | - | - | 580 | ||
1 | 109/35 | 159/18 | 243/8 | 328/5 | - | - | 580 | ||
1.6 | 76/68 | 116/33 | 182/14 | 249/8 | - | - | 580 | ||
2.5 | 64/122 | 98/58 | 154/25 | 210/14 | - | - | 580 | ||
300 | 4+4 | O.25 | 144/17.6 | 174/8.4 | 287/3.7 | 379/2 | - | - | 660 |
0.6 | 94/50 | 144/24 | 228/10 | 313/6 | - | - | 660 | ||
1.O | - | 127/39 | 202/17 | 277/10 | 352/6 | - | 660 | ||
1.6 | - | 169/28 | 169/28 | 237/15 | 299/10 | - | 660 | ||
2.5 | - | 91/113 | 148/47 | 215/26 | 262/16 | - | 660 | ||
350 | 4+4 | O.25 | 100/26 | 157/14 | 254/5 | 352/3 | - | - | 750 |
0.6 | 83/73 | 130/34 | 210/14 | 292/8 | - | - | 750 | ||
1 | - | 117/54 | 190/23 | 263/13 | 337/8 | - | 750 | ||
1.6 | - | 95/96 | 160/38 | 225/20 | 291/13 | - | 750 | ||
2.5 | - | 81/158 | 135/63 | 190/34 | 246/21 | - | 750 | ||
400 | 4+4 | 0.25 | - | 146/16 | 238/7 | 330/4 | 423/2 | - | 780 |
0.6 | - | 122/45 | 199/19 | 276/10 | 354/7 | - | 780 | ||
1.O | - | 109/74 | 177/31 | 246/17 | 315/11 | - | 780 | ||
1.6 | - | 85/130 | 144/52 | 202/28 | 262/17 | - | 780 | ||
2.5 | - | - | 112/88 | 157/47 | 203/29 | 250/20 | 780 | ||
450 | 4+4 | O.25 | - | 134/20 | 216/8 | 299/5 | 383/3 | - | 870 |
0.6 | - | 129/40 | 208/17 | 289/9 | 369/6 | - | 870 | ||
1.O | - | 109/68 | 176/29 | 244/16 | 312/1O | - | 870 | ||
1.6 | - | - | 115/9 | 162/48 | 210/29 | 258/20 | 870 | ||
2.5 | - | 123/26 | 86/198 | 122/105 | 158/65 | 193/44 | 870 | ||
500 | 4+4 | O.25 | - | 119/53 | 199/11 | 277/6 | 355/4 | - | 920 |
O.6 | - | 99/90 | 193/22 | 267/12 | 342/8 | - | 920 | ||
1.O | - | - | 160/38 | 222/21 | 285/13 | - | 920 | ||
1.6 | - | 111/54 | 101/127 | 43/66 | 186/41 | 229/27 | 920 | ||
2.5 | - | 108/108 | 76/284 | 107/149 | 140/91 | 172/62 | 920 | ||
600 | 4+4 | O.25 | - | 83/220 | 188/22 | 265/12 | 342/7 | - | 1010 |
O.6 | - | - | 181/43 | 256/23 | 331/14 | - | 1O10 | ||
1 | - | 98/82 | 319/88 | 197/47 | 254/29 | - | 1010 | ||
1.3 | - | - | 98/182 | 143/93 | 187/56 | 232/38 | 1010 | ||
2.5 | - | - | 82/307 | 119/157 | 156/95 | 193/63 | 1010 | ||
700 | 4+4 | O.25 | - | - | 166/32 | 236/17 | 305/11 | - | 1140 |
0.6 | - | - | 161/64 | 228/34 | 295/21 | 263/14 | l140 | ||
1.O | - | - | 117/132 | 165/70 | 214/43 | 264/29 | 1140 | ||
1.6 | - | - | 81/287 | 199/144 | 157/86 | 196/57 | 1140 | ||
800 | 4+4 | O.25 | - | - | 146/45 | 208/24 | 27I/15 | 334/10 | 1240 |
0.6 | - | - | 141/93 | 20l/49 | 262/30 | 323/20 | 1240 | ||
1.O | - | - | 102/182 | 146/95 | 190/59 | 235/40 | 1240 | ||
1.6 | - | - | 69/402 | 103/200 | 137/119 | 170/79 | 1240 | ||
900 | 4+4 | 0.25 | - | - | - | 184/49 | 249/28 | 314/18 | 1370 |
0.6 | - | - | - | 179/97 | 242/56 | 305/37 | 1370 | ||
1.O | - | - | - | 139/17111 | 188/99 | 237/64 | 1370 | ||
1.6 | - | - | - | 103/369 | 139/213 | 176/139 | 1370 | ||
1000 | 4+4 | 0.25 | - | - | - | 194/52 | 266/30 | 340/19 | 1500 |
0.6 | - | - | - | 194/104 | 266/59 | 340/38 | 1500 | ||
1 | - | - | - | 148/185 | 204/106 | 260/68 | 1500 | ||
1.6 | - | - | - | 108/146 | 148/237 | 189/153 | 1500 | ||
注:如需法兰连接按照JB81-59标准供货.可根据用户要求或其它标准供货。 | |||||||||
注:通径超过Ø1000的大拉杆横向型补偿器请提供相应的参数,如需法兰连接按照JB81—59标准,可根据用户要求或其它标准供货。 |
