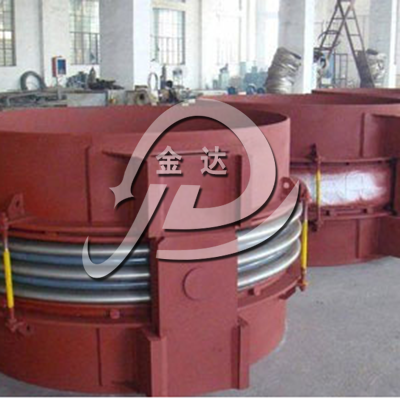

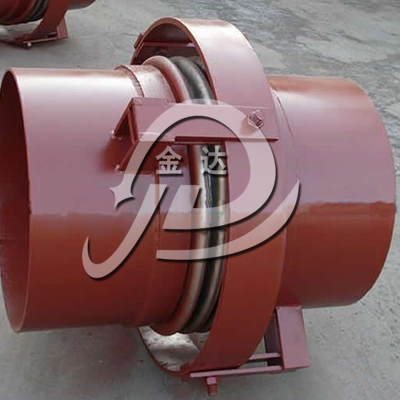

万向铰链补偿器多用来补偿立体管系的位移,由于其独特的结构,管系支架不承受内压推力,只承受补偿器的弹力。使用时与平面铰链布置方法相同。万向铰链补偿器主要以角偏转的方式补偿多平面弯曲管段的合成位移。 由于平衡环、销轴和铰链板能承受压力推力和其他附加外力的作用,自身吸收内压推力,不会对管道产生外力,因此管道支撑的设置可以简化。万向铰链式波纹补偿器可以补偿管线任意向上的角位移。万向铰链型补偿器与铰链式不同处在于它有一个万向环,在万向环的周向有二对相互垂直的铰链结构,因此它能吸收任意平面的角向位移,同样吸收横向位移时需二个或三个组合使用。

产品别名:万向型铰链补偿器
产品型号:JWJ型
产品通径:【DN100mm-DN1200mm
产品压力:0.6-2.5MPa
工作温度:-40度至80度
产品材质:碳钢、不锈钢
使用范围:酸、碱、腐蚀类、油、热水、冷水、压缩空气、压缩天然气等
产品颜色:实物颜色见商品展示图片.

  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!

在线咨询

购买热线:0371-64346981 , 156-1785-8611 , 151-3899-6998

产品优势

性能参数

1、使用压力(p):≤0.1MPa(设计爆破压力≥0.35MPa);

2、使用温度(t):.0~350℃

3、波纹管结构:奥氏体不锈钢板双层结构,内层0Cr17Ni14MO2,外层0Cr18Ni9(GB3280)

补偿量

补偿器同时吸收轴向位移X、横向位移Y.应满足X≤XO,Y≤YO.参数表中所列的轴向补偿量主要为压缩位移。疲劳寿命≥1000次


产品特点

 万向铰链补偿器通过一个万向轴和销轴的作用,实现了管道在任意平面内的角向位移。销轴还能在一定程度上起到一个限位的作用,避免损坏波纹管。并且结构合理,运行稳定,极大减少了管道线路的后期维护。万向铰链补偿器主要以角偏转的方式补偿多平面弯曲管段的合成位移。 由于平衡环、销轴和铰链板能承受压力推力和其他附加外力的作用,自身吸收内压推力,不会对管道产生外力,因此管道支撑的设置可以简化。万向铰链式波纹补偿器可以补偿管线任意向上的角位移。万向铰链型补偿器与铰链式不同处在于它有一个万向环,在万向环的周向有二对相互垂直的铰链结构,因此它能吸收任意平面的角向位移,同样吸收横向位移时需二个或三个组合使用。

典型案例

东营市河口区集中供暖项目一级管网管线工程阀门、补偿器项目,其中A包东营市河口区集中供暖项目一级管网管线工程阀门项目,投资概算人民币更改为人民币18万元。

郑州海畅清向东营河口区供暖项目供应的万向铰链补偿器能够针对管道线路在运行过程中出现的位移提供充足的角向,横向等方向的位移补偿,除此之外, 万向铰链补偿器通过一个万向轴和销轴的作用,实现了管道在任意平面内的角向位移。销轴还能在一定程度上起到一个限位的作用,避免损坏波纹管。并且结构合理,运行稳定,极大减少了管道线路的后期维护。

零部件材料

技术参数

序号NO.通径Diameter DN波数Number of waven横向补偿Horizontal compensation mm/横向刚度Horizontal Stiffness N/mm径向最大尺寸Max radial size mm接管端口尺寸Size of end of connection tube产品重量Weight kg
产品总长Total length mm法兰尺寸Flange Size产品总长Total length mm
12001500200025003000cn-d12001500200025003000
11004+491/4127/2187/1247/06330φ180×446557186
2φ180φ8-18056658196
31254+499/11140/6209/3277/2335φ133×146683101118
4φ210φ8-187996114131
51504+4108/12153/6230/3307/2380φ159×4.57597107129
6φ240φ8-2391113123145
72003+375/42108/21164/10220/6450φ219×6102124161198
8φ295φ12-23122144181218
92503+376/68116/33182/14244/8525φ273×8152182230280
10φ355φ12-25183213261311
113003+3104/66169/28234/15299/10585φ325×8242307372437
12φ410φ12-25278343408473
133503+3160/38225/20291/3662φ377×8259324389454
14φ470φ16-25306371436501
154003+395/96144/52202/28262/17710φ426×8333408483557
16φ525φ16-30395470545619
174503+385/130115/90162/48210/29285/20776φ478×8464561658755
18φ585φ20-30544641738835
195003+3101/127143/66186/41229/27842φ529×8563662761860
20φ650φ20-34755673772871970
216003+398/182143/93187/56232/38976φ630×875589810411184
22φ770φ20-41916105


产品服务

专业制造、专业服务,金达为你创造更多价值 !
不断提升服务质量,精益求精,“真诚的服务”是金达永恒的主题。金达严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、销售、服务的健康运行。加强与用户沟通,竭诚为广大客户提供优质产品,至善至美服务,特此金达做出如下承诺:

产品标准
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求,宽度超过国家标准。
售前服务
产品介绍,技术交流,非标产品设计,疑难解答。
售中服务
1、守信合同,保证及时供货,随时保持与客户联系 2、对特殊或复杂的产品,我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
售后服务
1、金达产品质保期为自出厂起 12 个月,实行“三包”服务(包退、包换、包修)。
2、产品在使用中我厂定期组织技术、检查人员进行访问,征询用户对产品质量、使用状况、改进意见等方面的反馈,以便进一步提高产品质量。
3、对用户投诉产品质量问题,快速做出反映,售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
4、对售后服务,要求用户填写服务后的质量反馈表,并做出鉴定意见,共同提高金达的产品质量与服务质量。

订货流程与须知

1、客户采购清单请传真至 0371-64346981 E-mail:3375445640@qq.com,或来电咨询 15138996998。
2、收到客户采购清单,为客户提供产品型号选型与报价(价格清单)。
3、具体商定:交货期、特殊要求等事宜。


订货须知
1、客户对产品有特殊要求,须在订货合同中提供以下说明:
(1)结构长度
(2)连接形式
(3)公称直径、全通径、缩径、管道尺寸
(4)用介质及温度、压力范围
(5)实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
