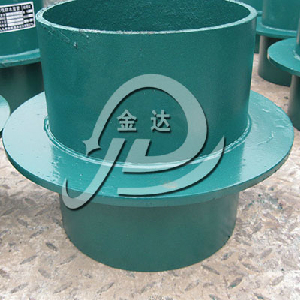

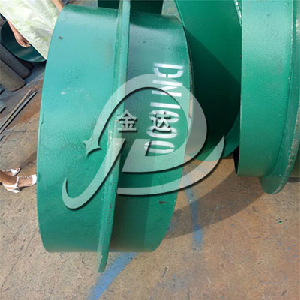

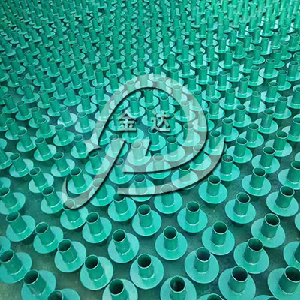

A型刚性防水套管适用于管道穿墙处不承受管道振动和伸缩变形的构(建)筑物,适用于管道穿墙处空间有限或管道安装先于构(建)筑物或管道的更新改造。对于有地震设防要求的地区,如采用刚性防水套管,应在进入池壁或建筑物外墙的管道上就近设置柔性连接。A型适用于钢管,B,C型适用于球墨铸铁钢管及铸铁管。

产品别名:防水套管,刚性防水套管,密封防水套管,人防套管
产品型号:A型
产品通径:DN50-DN2000
工作温度:-40度至80度(还可加工耐高温橡胶接头)
产品材质:环保型优质合成橡胶;产品环保无污染,不含铅等有毒物.
使用范围:酸、碱、腐蚀类、油、热水、冷水、压缩空气、压缩天然气等
产品颜色:黑色,实物颜色见商品展示图片.

  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!

在线咨询

购买热线:0371-64346981 , 156-1785-8611 , 151-3899-6998

产品优势

A型刚性防水套管适用于管道穿墙处不承受管道振动和伸缩变形的构(建)筑物,适用于管道穿墙处空间有限或管道安装先于构(建)筑物或管道的更新改造。对于有地震设防要求的地区,如采用刚性防水套管,应在进入池壁或建筑物外墙的管道上就近设置柔性连接。A型适用于钢管,B,C型适用于球墨铸铁钢管及铸铁管。

产品特点

A型刚性防水套管说明:
   1、适用于铸铁管,也适用于非金属管,但应根据采用管材的管壁厚度修正有关尺寸。
   2、翼环及钢套管加工完成后,在其外壁均刷底漆一遍(底漆包括樟丹或冷底子油)。
   3、套管尺寸表内所列之材料重量为钢套管(套管长度 L 值按 200mm 计算)及翼环之重量。钢套管及翼环用A3 材料制作,T42 焊条焊接。
  4、套管穿墙处之墙壁,如遇非混凝土墙壁时应改用混凝土墙壁,其浇注混凝土范围, Ⅱ型套管应比翼环直径( D4 )大 200mm ,而且必须将套管一次浇固于墙内。套管内的填料应紧密捣实。
  5、防水套管处的混凝土墙厚,应不小于200mm,否则应使墙壁一边或两边加厚,加厚部分的直径,最小应比翼环直径( D4 )大200mm

典型案例

零部件材料

钢制套环 翼环 挡圈

技术参数

DN

D1

D2

D3

D14

δ

B

k

重量
(kg)

50

60

80

114

225

3.5

10

4

4.49

65

75.5

95

121

230

3.75

10

4

4.66

80

89

110

140

250

4

10

4

5.33

100

108

130

159

270

4.5

10

5

6.36

125

133

155

180

290

6

10

6

8.33

150

159

180

219

330

6

10

6

1O.06

200

219

240

273

385

8

12

8

15.9

250

273

295

325

435

8

12

8

18.68

300

325

345

377

500

10

14

10

27.40

350

377

400

426

550

10

14

10

30.95

400

426

445

480

600

10

14

10

34.35

450

480

500

530

650

1O

14

10

37.85

500

530

550

590

730

10

16

10

44.54

600

630

660

690

830

10

16

10

54.50

700

720

750

790

920

10

16

10

61.43

800

820

850

880

1020

10

16

10

69.12

900

920

950

980

1120

10

16

10

76.81

1000

1020

1050

1080

1230

10

16

10

84.50

1200

1220

1250

1290

1430

12

20

12

122.5

1400

1420

1450

1490

1630

12

20

12

141.3

1600

1620

1650

1690

1830

14

20

14

176.4

1800

1820

1850

1900

2040

16

20

16

216.6

2000

2020

2050

2100

2240

16

20

16

239.3
