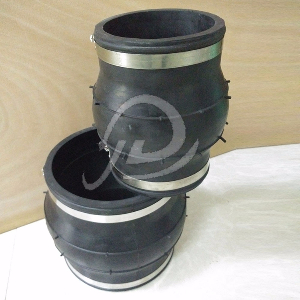

卡箍式橡胶接头采用卡箍代替法兰盘和螺栓,使用时,可方便地将卡箍式橡胶接头的两端分别套装在要连接的管道上,通过不锈钢卡箍将橡胶接头与管道固定连接;拆卸时松开卡箍即可。卡箍式橡胶接头减少震动、降低噪音、伸缩性好,使用方便。 内部致密度高、弹性变形效果好。
卡箍式橡胶接头是由织物增强的橡胶件与卡箍紧固件组成,用于管道减震降噪、补偿位移的接头。它是一种高弹性、高气密性、耐介质性和耐气候性的管道接头。按工作压力分:0.1MPa、0.6MPa两个等级。

产品别名:卡箍式可曲挠橡胶接头
产品型号:JGD,KXT
产品通径:DN50mm-DN2000mm
产品压力:0.1MPa、0.6MPa
工作温度:-40度至80度(还可加工耐高温橡胶接头)
产品材质:环保型优质合成橡胶;产品环保无污染,不含铅等有毒物.
使用范围:酸、碱、腐蚀类、油、热水、冷水、压缩空气、压缩天然气等
产品颜色:黑色,实物颜色见商品展示图片.

  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!

在线咨询

购买热线:0371-60323386 , 156-1785-8611

产品优势

卡箍橡胶接头安装方便,成本低,维修方便。减少震动、降低噪音、伸缩性好,使用方便。 内部致密度高、弹性变形效果好。卡箍式橡胶接头是由织物增强的橡胶件与卡箍紧固件组成,用于管道隔振降噪、补偿位移的接头。它是一种高弹性、高气密性、耐介质性和耐气候性的管道接头。 按工作压力分:0.1MPa、0.6MPa两个等级。产品用途:与泵、阀门的连接、消防器材,震动较大、冷热变化频繁的管道。产品适用介质:海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、蒸汽和颗粒粉状。产品种类有耐油橡胶接头,耐高温橡胶接头,耐酸碱橡胶接头,耐磨橡胶接头,耐海水橡胶接头,耐腐蚀橡胶接头,内部耐油,外部耐高温橡胶接头,耐负压橡胶接头等类型。

产品特点

卡箍式橡胶接头减少震动、降低噪音、伸缩性好,使用方便。 内部致密度高、弹性变形效果好。
卡箍式橡胶接头是由织物增强的橡胶件与卡箍紧固件组成,用于管道隔振降噪、补偿位移的接头。它是一种高弹性、高气密性、耐介质性和耐气候性的管道接头。从而达到补偿管道因热胀冷缩,输水所产生的位移量之目的。它与一般的橡胶接头相比,有以下几个特点:
卡箍式橡胶接头节省了法兰盘和螺栓,节约了工程的开支。
卡箍式橡胶接头管口处不需要翻边,提高了生产效率。
卡箍式橡胶接头简化了安装维修工作,提高了工作效率。
卡箍式采用不锈钢制作,具有耐腐蚀等特点,安装长度参照JGD(KXT)-Df执行或按连接客户用户需要设计。

典型案例

零部件材料

橡胶球,卡套,法兰

技术参数

项目Item |型号MedolKKT-1KKT-2A、如介质油,酸碱物质
           B、工作温度有特殊要求
           C、也可来函来图定制
           D、订货时需说明
           A. If media is oil, acid or alkali.
           B. If special requirements for working temperature
           C. If OEM orders with drawings or samples
           D. Please Inform us about above when ordering






工作压力MpaWorking pressure0.1(1)0.6(6)
适用温度℃Applicable Temperature-20℃~+115℃(特殊可达-30℃~+250℃)-20℃~+115℃(-30℃~+250℃ under special conditions)




适用介质Applicable Medium空气、压缩空气、水、海水、热水、油、酸、碱等Air, compressed air, water, sea water, oil, acid, alkali, etc.




注:主要零件材料同KXT型 Note: the materials of main parts are the same with those of KXT type




主要数据 Main date

公称通径DN
           Nominal Diameter
           (mm)
长度
           LengthLmm
轴向位移
           Axial displacement mm
横向位移
           Haorizontal isplacement mm
偏转角度
           Angular deflection(a1+a2)°
mm

英寸inch

伸长Extension压缩Compression
321.251807101015
401.51807131115
5021808151215
652.518010191315
80318012191315
100418012201415
125520016252215
150620016252215
200820016252215
2501020016252215
3001220016252215
3501420016252215
4001620016252215
4501820016252210
5002020016252210
6002420016252210
7002820016252210
80032260-35018252210
90036260-55018252410
100040260-35018252410
120048260-55018252410
140056260-55020262610
160064260-55020262610
180072260-55020262610
200080260-55020262610
注:1、特殊要求可按用户图纸制作,橡胶球体做天然橡胶、三元乙丙橡胶、氯丁橡胶、丁基橡胶、丁腈橡胶、氟橡胶等。
           Notes: 1. For OEM orders with special requirement, rubber joints can be made according to customers' drawings. Material of rubber body can be NR natural rubber, EPDM, Neoprene, IIR butyl rubber, NBR Buna-N, FKM, etc.


产品服务

专业制造、专业服务,金达为你创造更多价值 !
不断提升服务质量,精益求精,“真诚的服务”是金达永恒的主题。金达严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、销售、服务的健康运行。加强与用户沟通,竭诚为广大客户提供优质产品,至善至美服务,特此金达做出如下承诺:

产品标准
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求,宽度超过国家标准。
售前服务
产品介绍,技术交流,非标产品设计,疑难解答。
售中服务
1、守信合同,保证及时供货,随时保持与客户联系 2、对特殊或复杂的产品,我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
售后服务
1、金达产品质保期为自出厂起 12 个月,实行“三包”服务(包退、包换、包修)。
2、产品在使用中我厂定期组织技术、检查人员进行访问,征询用户对产品质量、使用状况、改进意见等方面的反馈,以便进一步提高产品质量。
3、对用户投诉产品质量问题,快速做出反映,售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
4、对售后服务,要求用户填写服务后的质量反馈表,并做出鉴定意见,共同提高金达的产品质量与服务质量。

订货流程与须知

1、客户采购清单请传真至 0371-60323386 E-mail:3375445640@qq.com,或来电咨询 0371-60323386。
2、收到客户采购清单,为客户提供产品型号选型与报价(价格清单)。
3、具体商定:交货期、特殊要求等事宜。


订货须知
1、客户对产品有特殊要求,须在订货合同中提供以下说明:
(1)结构长度
(2)连接形式
(3)公称直径、全通径、缩径、管道尺寸
(4)用介质及温度、压力范围
(5)实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
