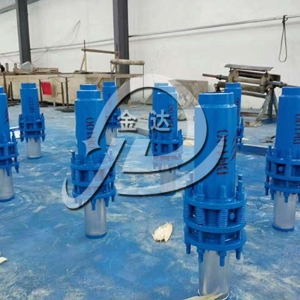

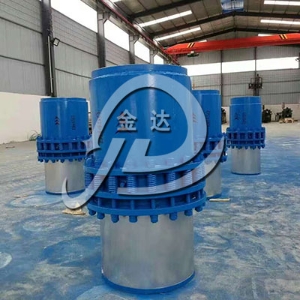

   直埋型套筒补偿器由外筒和内筒组成,外筒和内筒的法兰片上装有限位杆,在外筒的内壁上设有限位块,外筒和内筒之间由V型橡胶圈来密封。套筒式补偿器称管式伸缩节、管道伸缩器,是热流体管道的补偿装置,套筒式补偿器称管式伸缩节、管道伸缩器,是热流体管道的补偿装置,主要用于直线管道的辅设。适用于热水、蒸气、油脂类介质,通过滑动套筒对外套筒的滑移运动,达到热膨胀的补偿。

产品别名:直埋套筒补偿器 套筒补偿接头
产品型号:ZTB型
产品通径:DN32mm-DN4000mm
产品压力:0.6-2.5MPa
工作温度:-40度至80度
产品材质:碳钢、不锈钢
使用范围:酸、碱、腐蚀类、油、热水、冷水、压缩空气、压缩天然气等
产品颜色:实物颜色见商品展示图片.

  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!

在线咨询

购买热线:0371-64346981 , 156-1785-8611 , 151-3899-6998

产品优势

套筒式补偿器的使用寿命大,疲劳寿命与管道相当。滑动表面经特殊处理,在盐水、盐溶液等环境下耐腐蚀性能好,比奥氏体不锈钢高50倍以上。同时,多年后因 磨损导致密封效果减弱时,可再次紧固法兰,增强密封性能,也可将螺栓松开,取下压圈,再装进一层或两层密封环,压紧压圈,继续使用。

产品特点

套筒式补偿器采用新型的密封材料柔性石墨环,其具有强度大,摩擦系数小(0.04~0.10),不老化,效果好,维修方便等特点。 主要用于直线管道的辅设。适用于热水、蒸气、油脂类介质,通过滑动套筒对外套筒的滑移运动,达到热膨胀的补偿。套筒式补偿器适用于介质工程压力≤2.5MPa,介质温度-40℃~600℃。 套筒式补偿器的使用寿命大,疲劳寿命与管道相当。滑动表面经特殊处理,在盐水、盐溶液等环境下耐腐蚀性能好,比奥氏体不锈钢高50倍以上。同时,多年后因 磨损导致密封效果减弱时,可再次紧固法兰,增强密封性能,也可将螺栓松开,取下压圈,再装进一层或两层密封环,压紧压圈,继续使用。



典型案例

零部件材料

导流筒、螺栓

技术参数

公称直径
DN

芯管内径
D1

芯管外径
D2

法兰外径
D3

填料长度
B

补偿量
△L
max

安装长度
Lmax

摩擦力
Pc(N)
1.6MPa时

重量
(kg)

50

47

55

160

56

200

710

1932

15.6

65

63

71

180

56

200

710

2485

19.4

(70)

65

74

190

56

200

710

2588

21.6

80

78

87

195

56

200

710

3002

24.0

100

94

106

215

56

250

830

6271

38.2

125

117

131

245

56

250

830

7750

48.0

150

143

157

280

56

250

830

9288

60.0

200

201

217

345

70

300

945

14977

102.0

250

253

270

400

70

350

1045

21297

139.2

300

303

322

460

91

350

1065

25399

162.0

350

353

373

510

91

400

1245

29421

222.0

400

404

426

565

91

400

1245

33286

247.0

450

455

478

615

91

400

1245

33852

271.8

500

505

528

670

91

450

1375

36234

370.8

600

603

630

790

91

450

1375

43205

481.2

700

693

720

880

91

450

1375

61771

517.2

800

792

820

995

112

500

1565

70398

828.0

900

890

920

1095

112

500

1565

79025

951.6

1000

990

1020

1195

112

500

1565

87653

1052.4

注:当工作压力不是1.6MPa时,其摩擦力P1= Pc/1.6×PN


产品服务

专业制造、专业服务,金达为你创造更多价值 !
不断提升服务质量,精益求精,“真诚的服务”是金达永恒的主题。金达严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、销售、服务的健康运行。加强与用户沟通,竭诚为广大客户提供优质产品,至善至美服务,特此金达做出如下承诺:

产品标准
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求,宽度超过国家标准。
售前服务
产品介绍,技术交流,非标产品设计,疑难解答。
售中服务
1、守信合同,保证及时供货,随时保持与客户联系 2、对特殊或复杂的产品,我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
售后服务
1、金达产品质保期为自出厂起 12 个月,实行“三包”服务(包退、包换、包修)。
2、产品在使用中我厂定期组织技术、检查人员进行访问,征询用户对产品质量、使用状况、改进意见等方面的反馈,以便进一步提高产品质量。
3、对用户投诉产品质量问题,快速做出反映,售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
4、对售后服务,要求用户填写服务后的质量反馈表,并做出鉴定意见,共同提高金达的产品质量与服务质量。

订货流程与须知

1、客户采购清单请传真至 0371-64346981 E-mail:3375445640@qq.com,或来电咨询 15138996998。
2、收到客户采购清单,为客户提供产品型号选型与报价(价格清单)。
3、具体商定:交货期、特殊要求等事宜。


订货须知
1、客户对产品有特殊要求,须在订货合同中提供以下说明:
(1)结构长度
(2)连接形式
(3)公称直径、全通径、缩径、管道尺寸
(4)用介质及温度、压力范围
(5)实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
