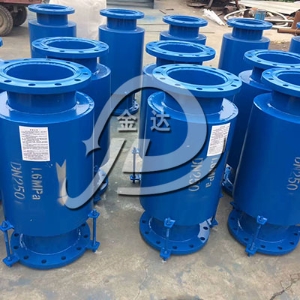

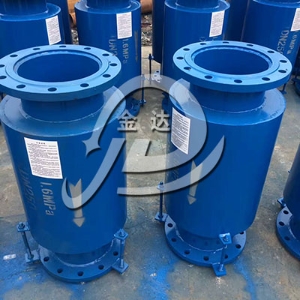

轴向外压式波纹补偿器属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形,以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化,或补偿管线、导管、容器等的轴向位移。 轴向外压波纹补偿器通过自身的压缩实现对管道的轴向位移补偿,补偿量大,并且弹性元件是在补偿器内部进行严密保护,使用寿命长,运行稳定。该系列产品广泛应用于石油、化工、钢铁、冶金、机械、交通、运输、船舶、码头、建筑、橡胶、造纸、纺织、电力热网、制药、医疗等行业。连接方式:分为法兰连接和焊接两种。直埋管道补偿器一般采用焊接方式(地沟安装除外)。结构特点:由一个或多个波纹管通过中间接管串接在一起,两端分别与内封板和封底板焊接后,再分别与通管外管相连、波纹管波数较多。
产品别名:轴外压波纹补偿器
产品型号:JZW型
产品通径:DN32mm-DN4000mm
产品压力:0.6-2.5MPa
工作温度:-20度至400度
产品材质:碳钢、不锈钢
使用范围:酸、碱、腐蚀类、油、热水、冷水、压缩空气、压缩天然气等
产品颜色:实物颜色见商品展示图片.
在线咨询
购买热线:0371-64346981 , 156-1785-8611 , 151-3899-6998
JZW型轴向外压式波纹补偿器实际用途
1.补偿吸收管道轴向热变形。
2. 波纹补偿器伸缩量,方便阀门管道的安装与拆卸。
3.吸收设备振动,减少设备振动对管道的影响。
4.吸收地震、地陷对管道的变形量。
轴向型外压波纹补偿器又叫蒸汽管道补偿器设计先进,结构合理,体积轻巧,装卸方便,具有耐高、低温,耐高压,耐腐蚀,抗疲劳等特点。
JZW轴向外压式波纹补偿器由构成其工作主体的波纹管(一种弹性元件)和端管、支架、法兰、导管等附件组成。JZW型轴向外压式波纹补偿器又叫蒸汽管道补偿器主要吸收轴向位移。JZW型轴向外压式波纹补偿器又叫蒸汽管道补偿器主要吸收轴向位移,具有补偿量大、保温性能好、残余介质可以排除等优点。
通径 Diameter DN | 长度 Length mm | 波数 Number of wave | 压力等级Pressure grade Mpa | 波纹管有效面积 Available arae of bellows cm2 | 最大外径尺寸 Max size of external diameter mm | ||
0.6 | 1.0 | 1.6 | |||||
轴向补偿量Axial compensation mm 刚度Stiffness N/mm | |||||||
50 | 432 | 10 | 41/231 | 39/255 | 37/286 | 81 | 270 |
654 | 20 | 82/116 | 78/126 | 74/143 | |||
65 | 488 | 10 | 41/231 | 39/255 | 37/268 | 82 | 290 |
756 | 20 | 82/116 | 78/126 | 74/143 | |||
80 | 506 | 9 | 56/196 | 53/232 | 50/278 | 121 | 308 |
789 | 18 | 112/98 | 106/116 | 100/139 | |||
100 | 532 | 8 | 61/167 | 57/218 | 54/256 | 180 | 336 |
789 | 16 | 122/84 | 114/109 | 108/128 | |||
125 | 616 | 8 | 82/278 | 78301 | 75/320 | 257 | 368 |
966 | 16 | 164/129 | 156/151 | 150/160 | |||
150 | 950 | 8 | 124/125 | 112/154 | 89/330 | 535 | 450 |
1540 | 16 | 250/56 | 210/87 | 160/113 | |||
200 | 950 | 8 | 130/155 | 100/126 | 70/409 | 779 | 505 |
1550 | 16 | 250/75 | 200/113 | 160/205 | |||
250 | 1080 | 8 | 161/111 | 130/162 | 105/378 | 1075 | 566 |
1800 | 16 | 320/51 | 260/94 | 201/119 | |||
300 | 1090 | 8 | 161/138 | 130/194 | 100/338 | 1269 | 600 |
1820 | 16 | 320/54 | 260/100 | 200/168 | |||
350 | 1090 | 8 | 165/165 | 132/221 | 99/438 | 1619 | 676 |
1820 | 16 | 320/71 | 250/121 | 200/218 | |||
400 | 1110 | 8 | 162/164 | 132/290 | 101/468 | 2008 | 710 |
1840 | 16 | 310/76 | 251/145 | 190/268 | |||
450 | 1110 | 8 | 152/131 | 124/339 | 100/532 | 2428 | 768 |
1840 | 16 | 301/81 | 251/170 | 190/245 | |||
500 | 1475 | 6 | 190/180 | 150/515 | 150/765 | 3473 | 975 |
2450 | 12 | 371/90 | 300/175 | 300/298 | |||
600 | 1540 | 6 | 195/231 | 150/754 | 140/756 | 4766 | 1090 |
2540 | 12 | 391/121 | 290/364 | 280/480 | |||
700 | 1540 | 6 | 200/222 | 155/601 | 150/832 | 6068 | 1190 |
2540 | 12 | 400/112 | 300/400 | 290/478 | |||
800 | 1540 | 6 | 201/200 | 164/497 | 150/897 | 7528 | 1290 |
2540 | 12 | 400/135 | 321/451 | 299/583 | |||
900 | 1605 | 6 | 220/206 | 230/635 | 220/765 | 9328 | 1460 |
2685 | 12 | 430/154 | 460/337 | 442/388 | |||
1000 | 1605 | 6 | 220/356 | 230/615 | 220/763 | 1118 | 1560 |
2685 | 12 | 430/268 | 460/303 | 442/418 | |||
1100 | 1605 | 6 | 210/273 | 230/645 | 221/754 | 13066 | 1660 |
2685 | 12 | 428/187 | 460/347 | 442/414 | |||
1200 | 1605 | 6 | 210/308 | 230/757 | 221/754 | 15170 | 1760 |
2685 | 12 | 420/104 | 460/488 | 442/414 | |||
1300 | 1605 | 6 | 220/356 | 230/864 | 221/832 | 17423 | 1860 |
2685 | 12 | 410/132 | 450/432 | 435/626 | |||
1400 | 1605 | 6 | 212/398 | 231/645 | 226/889 | 19851 | 1960 |
2685 | 12 | 410/198 | 450/466 | 430/665 | |||
1500 | 1605 | 6 | 201/321 | 230/978 | 220/984 | 22427 | 2060 |
专业制造、专业服务,金达为你创造更多价值 !
不断提升服务质量,精益求精,“真诚的服务”是金达永恒的主题。金达严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、销售、服务的健康运行。加强与用户沟通,竭诚为广大客户提供优质产品,至善至美服务,特此金达做出如下承诺:
产品标准
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求,宽度超过国家标准。
售前服务
产品介绍,技术交流,非标产品设计,疑难解答。
售中服务
1、守信合同,保证及时供货,随时保持与客户联系
2、对特殊或复杂的产品,我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
售后服务
1、金达产品质保期为自出厂起 12 个月,实行“三包”服务(包退、包换、包修)。
2、产品在使用中我厂定期组织技术、检查人员进行访问,征询用户对产品质量、使用状况、改进意见等方面的反馈,以便进一步提高产品质量。
3、对用户投诉产品质量问题,快速做出反映,售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
4、对售后服务,要求用户填写服务后的质量反馈表,并做出鉴定意见,共同提高金达的产品质量与服务质量。
1、客户采购清单请传真至 0371-64346981 E-mail:3375445640@qq.com,或来电咨询 15138996998。
2、收到客户采购清单,为客户提供产品型号选型与报价(价格清单)。
3、具体商定:交货期、特殊要求等事宜。
订货须知
1、客户对产品有特殊要求,须在订货合同中提供以下说明:
(1)结构长度
(2)连接形式
(3)公称直径、全通径、缩径、管道尺寸
(4)用介质及温度、压力范围
(5)实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
