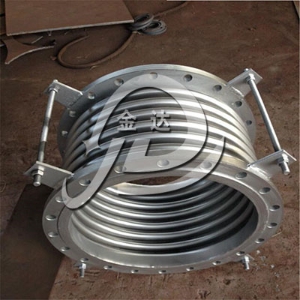

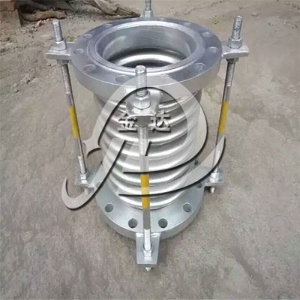

JDZ型轴向内压式波纹补偿器习惯上也叫减震式波纹补偿器,波纹管,膨胀节,或伸缩节。由构成其工作主体的波纹管(一种弹性元件)和端管、支架、法兰、导管等附件组成。轴向内压式波纹补偿器属于一种补偿元件。JDZ型轴向内压波纹补偿器主要用于补偿轴向位移,具有补偿角位移的能力,但一般不应用它来补偿角位移

产品别名:通用型波纹补偿器、波纹管补偿器
产品型号:JDZ型
产品通径:DN32mm-DN1000mm
产品压力:0.6-2.5MPa
工作温度:-40度至80度
产品材质:不锈钢
使用范围:弱酸、弱碱、弱腐蚀类、油、热水、冷水等

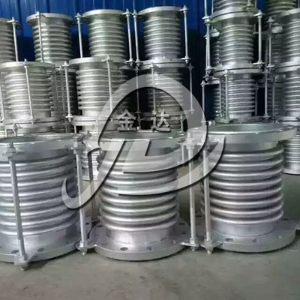

产品颜色:实物颜色见商品展示图片.

  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!

在线咨询

购买热线:0371-64346981 , 156-1785-8611 , 151-3899-6998

产品优势

本产品利用其工作主体波纹管的有效伸缩变形,以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化,或补偿管线、导管、容器等的轴向、横向和角向位移。JDZ型轴向内压式波纹补偿器利用自身的主要弹性元件波纹管的伸缩和偏移来进行对管道线路的位移补偿,补偿量大,弹性好,产品适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气等介质。

1.补偿吸收管道轴向、横向、角向热变形。

2. 波纹补偿器伸缩量,方便阀门管道的安装与拆卸。

3.吸收设备振动,减少设备振动对管道的影响。

4.吸收地震、地陷对管道的变形量。


产品特点

JDZ型轴向内压式波纹补偿器习惯上也叫减震式波纹补偿器,波纹管,膨胀节,或伸缩节。由构成其工作主体的波纹管(一种弹性元件)和端管、支架、法兰、导管等附件组成。轴向内压式波纹补偿器属于一种补偿元件。JDZ型轴向内压波纹补偿器主要用于补偿轴向位移,具有补偿角位移的能力,但一般不应用它来补偿角位移

典型案例

甘肃电投武威热电联产机组工程1号机组锅炉钢架安装项目开工,标志该厂1号机组从土建项目转入设备安装阶段。
甘肃电投武威热电联产机组工程是甘肃省十二五 能源发展重点项目,总投资31.8亿元,设计安装两台装机35万千瓦国产超临界燃煤空冷热电机组,年设计发电量35亿千瓦时、供热1751万平方米。采用国内技术领先的超临界参数、一次中间再热、空冷供热机组和双室双列五电场静电除尘器,同步安装石灰石-石膏湿法 烟气脱硫装置和烟气脱硝装置,工程总占地面积614.38亩。2014年3月28日获得国家发改委核准。
JDZ型轴向内压式波纹补偿器利用自身的主要弹性元件波纹管的伸缩和偏移来进行对管道线路的位移补偿,补偿量大,弹性好,产品适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气等介质。

零部件材料

法兰、端接管、波纹管、拉管

技术参数

eter DN波数Number of wave压力等级Pressure grade Mpa波纹管有效面积Available area of bellows c㎡最大外径尺寸Max size of external diameter mm长度Length
0.250.61.01.62.5法兰Flange JDZ/F(mm)接管connection tube JDZ/F(mm)
轴向补偿量Axial compensation mm,f911度N/ram
32825/2122/2620/2618/6315/9816110160/250264/210
1650/1146/1441/1436/3231/47220224/291316/320
40825/2822/4420/4418/8915/10623130164/259269/260
1650/1446/2241/2236/4531/55240230/304319/400
50825/3022/5120/7018/7015/13837150172/276282/230
1650/1646/2641/3536/3531/70260240/342347/450
65833/2830/3526/4422/5519/6855170315/294300/260
1242/1638/2238/3234/4029/50280260/334340/470
80840/2036/2634/3328/4124/5481200240/338344/260
1053/1449/1749/2143/2638/33230270/368374/300
100845/4745/6040/7535/9329/117121220235/317323/280
1076/2674/3264/4057/5049/63260305/381387/320
125648/3842/4738/5934/7429/92180250282/314316/320
885/2377/2966/3658/4550/56290382/386388/360
150649/4244/5040/6234/7829/97257250282/339338/320
879/3471/4364/5154/5946/65290356/399402/360
200652/4946/5542/6838/7834/111479300280/348348/370
873/3165/4459/5253/5848/78340340/402402/420
250672/3063/3459/4252/4547/55769300315/379415/420
8108/1697/2187/3579/3971/47360393/459493/460
300672/5165/5559/5952/6547/711105340366/427466/488
8108/3297/3587/3779/4171/45400464/525564/520
350672/5865/6259/6752/7447/811307340397/452497/480
810/387/4187/4479/4871/47420509/564609/540
400672/5465/5859/6252/6847/751611340412/478512/480
8108/3697/3987/4379/4771/52420522/588622/560
4506108/3297/3587/3779/4171/451972340403/498503/500
8162/20145/22131/23118/25106/28450503/658603/590
5006108/5997/6487/6879/7571/822445340431/523531/500
8162/34145/37131/39118/43106/48450531/665631/600
6006108/7497/8087/8579/9471/1033534380478/548578/540
8162/42145/45131/49118/53106/60658/679758/640
7004108/6797/7287/7779/8571/9547171110490550
6162/42145/45131/49118/53106/60690670
8004120/88108/95102/10294/11282/12358221265502560
6183/67164/72156/77144/85125/93610600
9004120/84108/90102/9794/10782/11776201186620
6183/60164/65156/69144/76125/84720
10004120/91108/98102/10594/16690431286690
6183/59164/65156/71144/81790


产品服务

专业制造、专业服务,金达为你创造更多价值 !
不断提升服务质量,精益求精,“真诚的服务”是金达永恒的主题。金达严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、销售、服务的健康运行。加强与用户沟通,竭诚为广大客户提供优质产品,至善至美服务,特此金达做出如下承诺:

产品标准
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求,宽度超过国家标准。
售前服务
产品介绍,技术交流,非标产品设计,疑难解答。
售中服务
1、守信合同,保证及时供货,随时保持与客户联系 2、对特殊或复杂的产品,我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
售后服务
1、金达产品质保期为自出厂起 12 个月,实行“三包”服务(包退、包换、包修)。
2、产品在使用中我厂定期组织技术、检查人员进行访问,征询用户对产品质量、使用状况、改进意见等方面的反馈,以便进一步提高产品质量。
3、对用户投诉产品质量问题,快速做出反映,售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
4、对售后服务,要求用户填写服务后的质量反馈表,并做出鉴定意见,共同提高金达的产品质量与服务质量。

订货流程与须知

1、客户采购清单请传真至 0371-64346981 E-mail:3375445640@qq.com,或来电咨询 15138996998。
2、收到客户采购清单,为客户提供产品型号选型与报价(价格清单)。
3、具体商定:交货期、特殊要求等事宜。


订货须知
1、客户对产品有特殊要求,须在订货合同中提供以下说明:
(1)结构长度
(2)连接形式
(3)公称直径、全通径、缩径、管道尺寸
(4)用介质及温度、压力范围
(5)实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
