柔性防水套管A型与B型的区别（图解）

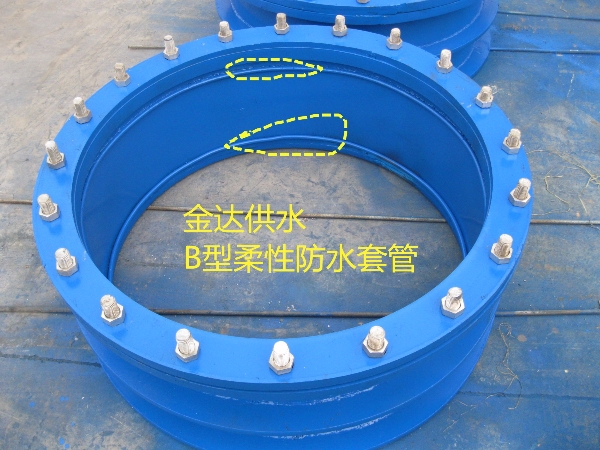

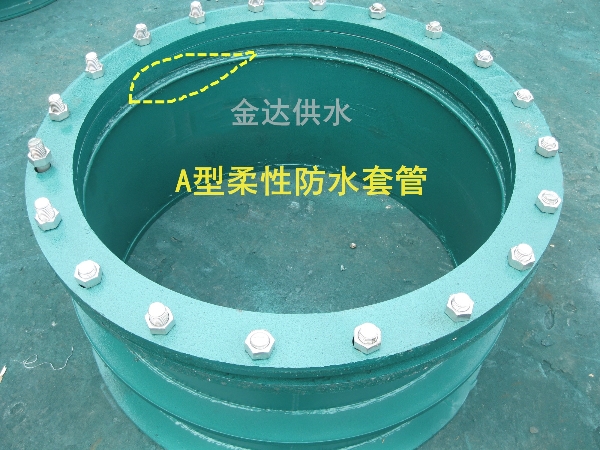

        根据02s404图集，柔性防水套管A型和B型的区别简单来说就是里面的挡圈不同，A型柔性防水套管里有一个挡圈，B型柔性防水套管里有两个挡圈。（如下图所示）

        柔性防水套管B型，A型的异同之处：B型柔性防水套管的构造与A型的不同之处在于内部挡圈，前者采用两端套管内焊接挡圈，后者为压盖端焊接挡圈，B型主要用于人防墙，而且是要求非常高的地方。柔性防水套管根据穿管材质的不同其套管管径也有所不同，因为常规钢管的管径与PE管径不同，所以要根据实际穿管尺寸进行制作，比如口径为250的套管穿PE管外径为250毫米，套管外径为299毫米*10，压盖外径435毫米， 螺栓孔中心距为380毫米。该系列产品的厚度为国标厚度尺寸则为定做，因为要考虑到PE管道的各项参数，然后依照该参数制作，所以也属于异形产品。

        那么，B型和A型防水套管如何进行选择，柔性防水套管的A型压盘另一端设有挡圈，B型压盘另一端增加挡圈，选用I型和II型时应遵守选用规律，一般密封要求的就选用I型，严密密封要求的才能选用II型因为它有个适合度。　

        特别注意当温度超出使用范围（-20度- +80度）时，密封材料和产品材质将做相对应调查。尺寸尽量遵照国标图纸。所使用尺寸需要进行调整，应特别提出，我们将参照国标图集，进行相适应的设计，制作，异环：请提出具体所使用尺寸的异环，可根据实际要求加工。柔性防水套管管道的安装尽量遵照安装规则，如实际情况不允许，请根据实际使用环境说明从而进行设计，有耐腐蚀要求的，必须针对腐朽要求物选用相对的材质。

        不管是加装了A型柔性防水套管或者B型柔性防水套管，都是对建筑穿墙管道加设更好的保护，不仅方便了后期的管道维护，更重要的是解决了穿墙管道防护，也彻底的解决了水渗漏这一问题。
